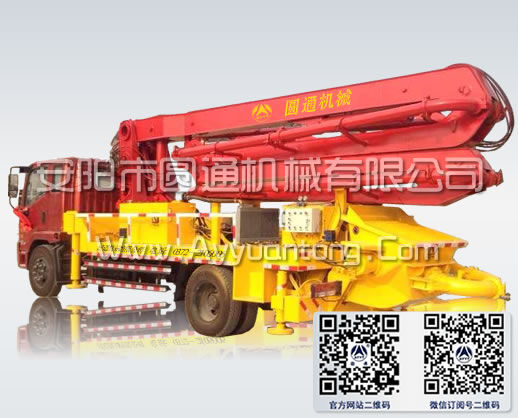

一、小型車載混凝土輸送泵車介紹
安陽市圓通機械有限公司小型車載混凝土輸送泵車是專門為鐵路橋梁施工設計的兩橋底盤泵車，具有極小的跨距、較輕的整車重量、較高的出口壓力、Z型折疊的臂架等特點，其性價比極高。
1、兩橋底盤、H型支腿、3節Z型折疊進口臂架，支腿跨距小，臂架最小打開高度低，適應惡劣場地，通過性好;
2、源自國際知名底盤技術，可靠耐用;
3、采用整機功率匹配技術、多臂復合運動控制等技術，整機穩定可靠，工作效率更高;
4、關鍵零部件為國際一流品牌原裝進品部件，并采用最為嚴格與苛刻的生產工藝、檢測流程進行制造，確保每臺泵車的高品質。
二、小型車載混凝土輸送泵車主要特點：
1、四節M型臂架，展開速度快，靈巧便
2、H型支腿，適合狹窄工作場地施工
3、中國重汽底盤，高性價比，低維護成本
4、泵送排量達100 m3/h，無級調節，滿足各種工況需求
5、計算機節能控制，自動實現功率匹配，平均節能20%
6、泵送系統柔性安裝，減少對底架的沖擊和砼活塞的磨損
7、臂架減振控制系統，末端振幅控制在±0.3米內，改善末端軟管的操作性能
8、故障自診斷系統，能自動診斷故障，高效排除故障
三、小型車載混凝土輸送泵車技術參數（僅供參考，實際以產品出廠說明書為準）：
|
整車參數 |
全長 |
10450mm |
|
|
總寬 |
2500mm |
||
|
總高 |
3850mm |
||
|
自重 |
18900kg |
||
|
臂架支腿參數 |
臂架垂直高度 |
25.0m |
|
|
臂架水平長度 |
21.0m |
||
|
臂架垂直深度 |
10.8m |
||
|
最小展開高度 |
6.4m |
||
|
第一節臂 |
長度 |
6500mm |
|
|
轉角 |
93° |
||
|
第二節臂 |
長度 |
4650mm |
|
|
轉角 |
180° |
||
|
第三節臂 |
長度 |
4650mm |
|
|
轉角 |
245° |
||
|
第四節臂 |
長度 |
5000mm |
|
|
轉角 |
245° |
||
|
轉臺旋轉角度 |
365° |
||
|
前支腿展開寬度 |
5200mm |
||
|
后支腿展開寬度 |
2240mm |
||
|
泵送系統參數 |
混凝土理論排量 |
低壓 |
100m3/h |
|
高壓 |
60m3/h |
||
|
理論泵送壓力 |
低壓 |
8Mpa |
|
|
高壓 |
12Mpa |
||
|
理論泵送次數 |
低壓 |
23次/分鐘 |
|
|
高壓 |
14次/分鐘 |
||
|
輸送缸內徑 |
1800mm |
||
|
輸送缸行程 |
230mm |
||
|
液壓系統 |
開式 |
||
|
系統油壓 |
32Mpa |
||
|
油箱容積 |
600L |
||
|
水箱容積 |
600L |
||
|
輸送管徑 |
125mm |
||
|
末端軟管長度 |
3m |
||
|
末端軟管管徑 |
125mm |
||
|
底盤參數 |
底盤型號 |
ZZ1167N5618W 4×2 |
|
|
發動機型號 |
WD615.95 |
||
|
發動機功率 |
247kW/2200rpm |
||
|
排放標準 |
Euro?、?/span> |
||
|
燃料箱容積 |
400L |
||
|
最大速度 |
80km/h |
||
|
制動距離 |
≤10m/30km/h |
||
