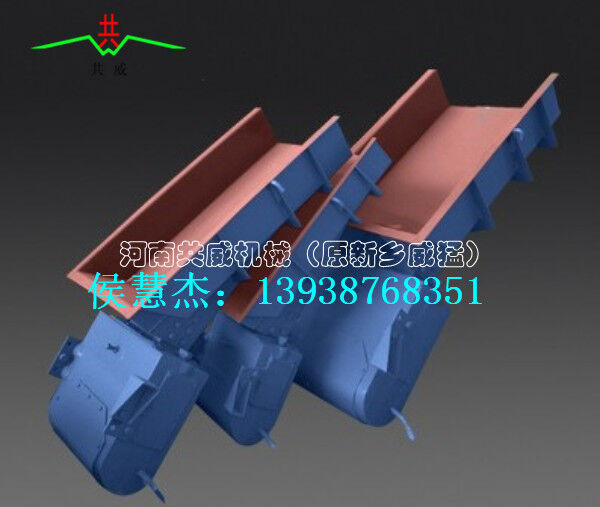

GZ型電磁振動給料機產品概述:
GZ系列電磁振動給料機廣泛應用于礦山、冶金、煤炭、輕工、化工、電力、機械、糧食等各行業中，用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。例如，向帶式輸送機、斗式提升機、篩分設備等給料；向破碎機、粉碎機等喂料，以及用于自動配料，定量包裝等，并可用自動控制的流程中，實現生產流程的自動化。
GZ型電磁振動給料機技術參數表:
|
類型 |
型號 |
生產率(t/h) |
給料粒度mm |
雙振幅mm |
供電電壓(V) |
電流(A) |
有效功率(Kw) |
配套控制箱信號 |
用途 |
||
|
水平 |
-10度 |
工作電流 |
表示電流 |
||||||||
|
基本型 |
GZ1 |
5 |
7 |
50 |
1.75 |
220 |
1.34 |
1 |
0.06 |
XKZ-5G2 |
無特殊要求的物料給料 |
|
GZ2 |
10 |
14 |
50 |
3 |
2.3 |
0.15 |
|||||
|
GZ3 |
25 |
35 |
75 |
4.58 |
3.8 |
0.2 |
|||||
|
GZ4 |
50 |
70 |
100 |
8.4 |
7 |
0.45 |
XKZ-20G2 |
||||
|
GZ5 |
100 |
140 |
150 |
12.7 |
10.6 |
0.65 |
|||||
|
GZ6 |
150 |
210 |
200 |
1.5 |
380 |
16.4 |
13.3 |
1.2 |
XKZ-20G3 |
||
|
GZ7 |
250 |
350 |
250 |
24.6 |
20 |
3 |
|||||
|
GZ8 |
400 |
560 |
300 |
39.4 |
32 |
4 |
|||||
|
GZ9 |
600 |
840 |
350 |
47.6 |
38.6 |
5.5 |
XKZ-200G3 |
||||
|
GZ10 |
750 |
1050 |
500 |
39.4*2 |
32*2 |
4*2 |
XKZS-200G3 |
||||
|
GZ11 |
1000 |
1400 |
500 |
47.6*2 |
38.6*2 |
5.5*2 |
|||||
GZ型電磁振動給料機工作原理:
電磁振動給料機的激振器電磁線圈的電流是經過單相半波整流的，當線圈接通后在正半周內有電流通過，銜鐵與鐵芯之間便產生了一脈沖電磁力互相吸引，這時槽體向后運動，激振器的主彈簧發生變形儲存了一定的勢能，在負半周線圈中無電流通過，電磁力消失，主彈簧釋放能量，使銜鐵和鐵芯朝反方向離槽體向前運動，于是電磁振動給料機以交流電源的頻率作每分鐘3000次的往復振動，由于槽體的底平面與激振力作用線有一定的夾角，因此槽體中的物料沿拋物線的軌跡連續不斷地向前運動。調節整流電壓的高低，即可控制電磁振動給料機的送料量。給料機采用可控硅整流供電。改變可控硅的導通角，即可控制輸出電壓的高低。根據使用條件，可取不同信號來控制可控硅導通角的大小以達到自動定量送料的目的。
GZ型電磁振動給料機特點:
電磁振動被料機具有體積小、噪音低、重量輕、工作頻率高、耗電少、可用于自動控制的流程中實現生產流程自動化。 無級調節給料量，可在額定電壓、振幅條件下頻繁啟動和連續運轉，安裝維修方便。
